جديد نوع بو ساندويتش لوحة خط الانتاج مع نظام القطع تلقائيا

خط إنتاج لوحة جديدة نوع بو ساندويتش

مع قطع النظام تلقائيا

مقدمة موجزة من خط الانتاج

هذا بو خط إنتاج لوحة ساندويتش هو خط الانتاج الآلي. في إجراء PU لوحة شطيرة إنتاج، يمكن أن خط الانتاج تنتج باستمرار لوحة شطيرة مع بو كمادة الأساسية. تم حقن المواد الخام الحالة السائلة بشكل مستمر في منتصف ثلاث لوحات شكلت والرد، رغوة، يعزز في المزدوج المطاط، يمكن أن تقطع لوحة شطيرة بو خارج تلقائيا وفقا لطول المطلوبة للمستخدمين.
ويتكون هذا الخط لوحة PU من 10 ألف طن التلقائي دي coiler مع سيارة تحميل، سلسلة مدفوعة نقل، ولفة السابق، بو آلة تشكيل، بو وحة الناقل، دون توقف جهاز القطع، نظام السيطرة الكهربائية.

المعلمات التقنية الرئيسية لإنتاج

• المواد إنتاج (مم) :( ،25-1،0) × L، العائد strength≤G300 الملونة الصلب
• سرعة الإنتاج: 4-8 م / دقيقة
• نوع الإنتاج: الإنتاج المستمر تماما مع PLC التحكم
• بو رغوة سماكة: 25-100mm
• هيكل المركبة: موقف ثابت عن طريق مزدوج المطاط تعقب
• نظام الرغوة: رغوة تماما مستمرة تلقائيا، وكمية من رغوة يمكن أن تكون ستبليس قابل للتعديل
• قوة إنتاج ≥ 22KW
• مجموع ≥ قوة 35 كيلوواط
• القطع: الهوائية مكبس القيادة، غير توقف قطع طريق انزلاق الجدول
• نظام السيطرة الإلكترونية: كامل تردد PLC نظام التحكم

وصف بو خط ساندويتش رغوة

• مجموعتين من الناقل رف: حتى ناقل حوالي 24M، بانخفاض الناقل هو حول 30m.They قيادة صفائح من الفولاذ من لفة تشكيل آلة لالتسخين غرفة ويزبد، إلى قطع.
• غرفة واحدة التسخين: هو مبني من مواد العزل الحراري، ويمكن أن تصل حرارة ورقة الصلب إلى 25-38 قبل سخان.
• مجموعة واحدة من بو اثنين خلط السائل المكون عن طريق الحقن وقسم للرغوة: أنها تعتمد الصينية مضخة الضغط العالي. أن يكون نظام التحكم في درجة الحرارة ونظام الرصد المستوى المادي. خزان للمواد حوالي 150L. دبابتين.
• الرغوة وجهاز المطاط مزدوجة تشمل محرك نظام التشغيل لجعل لوحة.
• عرض مجلس الحزام هو 1250mm، ومجموعة من ضبط المسافة بين العلوي والسفلي لوحة إطار حزام: الحد الأدنى 25MM، ماكس 200MM. ومجموعة من ضبط سمك لوحة شطيرة: 30mm و، 50MM، 100MM (30-50 لسيلينج، 50-100 للجدار)

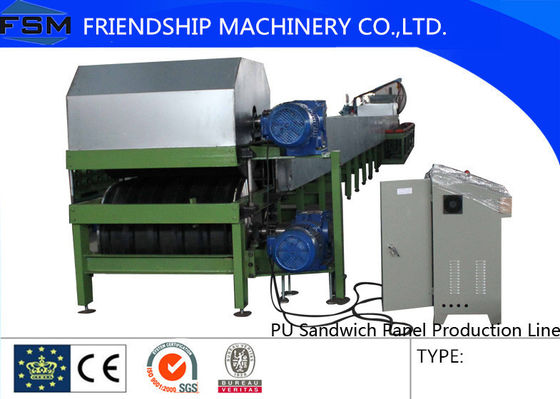

• صورة للرجوع اليها

لوحة تلقائيا قطع النظام

• آلة قطع يمكن ان تتحرك 2500mm طوليا على طول خط الانتاج، ويطير رأى آلة قطع يمكن ان تتحرك بشكل مستعرض 1900mm، قطع التحركات الجهاز طوليا وعرضيا على طول الطريق الشرائح.
• قطع آلة تعتمد في جانب واحد الفرقة شفرة المنشار الطريقة، قطع ودوار بعد قطع. قطع المنشار يمكن أن تدور، حتى قطع في اتجاهين غير قابل للتحقيق.
• هناك لوحة النظام (هوائي) في آلة قطع محكم الضغط.
• هناك موقع محدد للحد من حركة طولية وعرضية من آلة قطع.
• صورة لنظام القطع

تدفق العمل

Coiler تحميل → قابل للتعديل دليل التغذية لوحة → الصلب تشكيل → دليل التغذية ورقة الصلب → بو رغوة → PU لوحة الناقل → بدون توقف القطع

مقدمة من شركة

ونحن، Friendshachinery المحدودة، وتعلق أهمية كبيرة على الابتكار التكنولوجي، تم إحراز تقدم على الإدارة العلمية، فضلا عن شركة، culture.Our منتجات مانين: آلات سقف المعدنية والألواح الجدارية، C & آلات المدادة Z دريوال آلة مسمار المسار تشكيل، الطوابق الآلات المعدنية، عارضة تشرين ومنحنيات العمود تشكيل الآلات، القضبان الحرس تشكيل آلة، أنابيب ماسوره التصريف تشكيل الآلات وهلم جرا.

يمكننا تخصيص آلة تشكيل وفقا لrequirements.And المستخدم لا نستطيع ان نقدم خدمة professinal، وذات جودة عالية، من خلال التصميم، والتركيب.

نرحب ترحيبا حارا لزيارة المصنع بغض النظر عن عمرك distibuters أو المستخدمين النهائيين، ونتطلع إلى التعاون معكم من اجل المنافع المتبادلة.
