PU التلقائي لوحة ساندويتش خط إنتاج الصفائح المعدنية لفة تشكيل الآلات

التلقائي بو ساندويتش لوحة خط إنتاج الصفائح المعدنية لفة تشكيل الآلات

1. المعايير الفنية بو خط شطيرة خط الانتاج

هذا خط إنتاج لوحة شطيرة بو هو خط الانتاج الآلي. في لوحة شطيرة بو إنتاج الإجراء، خط الانتاج يمكن أن تنتج باستمرار لوحة شطيرة مع بو كمادة أساسية. تم حقن المواد الخام الدولة السائلة بشكل مستمر في منتصف اثنين من ألواح الصلب والرد، رغوة، ترسيخ في حزام مزدوج المطاط، ويمكن قطع لوحة شطيرة بو تلقائيا وفقا لطول المطلوبة للمستخدمين.

وهو يتألف من 5 طن التلقائي ونسوالر، سلسلة مدفوعة انتقال، 2 مجموعات من لفة السابق، بو رغوة آلة، بو لوحة ناقل، دون توقف قطع الجهاز، نظام التحكم الكهربائي.

● إنتاج مادة: (0.3-0.6mm) * L
● سرعة الإنتاج: 4-8m / دقيقة
● نوع الإنتاج: إنتاج مستمر تماما مع المجلس التشريعي الفلسطيني
● بو رغوة سمك: 30 ملليمتر، 40 ملليمتر، 50 ملليمتر، 80 ملليمتر
● هيكل مركب: موقف ثابت بواسطة تعقب المطاط المزدوج
● نظام الرغوة: رغوة أوتوماتيكية تماما، وكمية من رغوة يمكن أن يكون خطوة أقل قابل للتعديل
● إجمالي الطاقة: 50 كيلوواط
● قطع: رأى الفرقة
● نظام التحكم الإلكتروني: نظام التحكم بلك

2. مواصفات التفاصيل

● مجموعتين من ونسوالر: فمن التلقائي والهيدروليكية، ويمكن استخدامها لفائف الصلب ونسوال وهو أقصى 1300mm واسعة، 5 طن والصلب القطر الداخلي كويلر حوالي 500MM

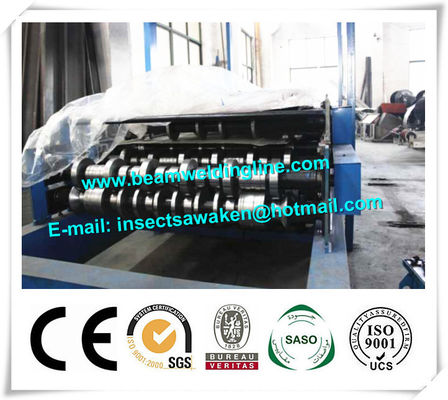

● مجموعتين من لفة تشكيل آلة
ا. وظيفة: لفة تشكيل لمحات لوحة بو
ب. استخدام لحام h-- شعاع، سائق المحرك، ضرس سلسلة القيادة
ج. البيانات التقنية: المواد من الأسطوانة هو 45 # مزورة الصلب، مع التصنيع باستخدام الحاسب الآلي، مطلي بالكروم الصلب على سطح تشكيل بكرات

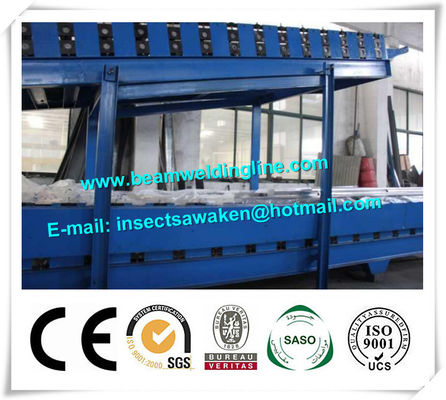

● مجموعتين من الناقل رف: يصل الناقل حوالي 24 متر، أسفل الناقل حوالي 30 متر، أنها تؤدي ورقة الصلب من لفة تشكيل آلة إلى التسخين الغرفة و رغوة، لقطع.

● واحد غرفة التسخين: أنها بنيت بواسطة الحرارة-- مواد العزل، ويمكن تسخين ورقة الصلب إلى 25-38 بواسطة سخان

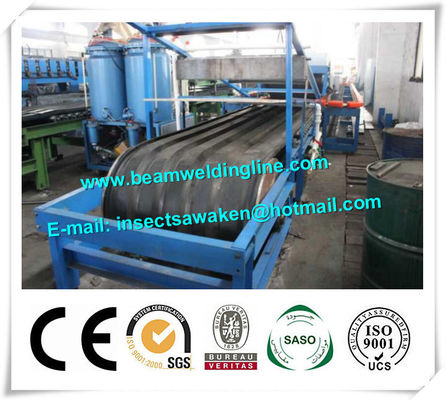

● مجموعة واحدة من بو اثنين من عنصر خلط السائل وحقن القسم لرغوة: اعتماد الصينية مضخة الضغط العالي، ولها نظام التحكم في درجة الحرارة ونظام الرصد على مستوى المواد، وخزان المواد حوالي 150L، واثنين من الدبابات، وهذا القسم هو أظهرت في الصورة

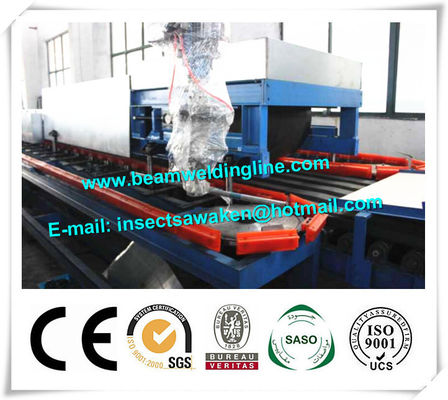

● رغوة ومزدوجة جهاز المطاط وتشمل نظام تشغيل المحرك لجعل لوحة، وعرض مجلس الحزام هو 1250mm، ومجموعة من ضبط المسافة بين العلوي والسفلي الإطار الحزام المجلس: دقيقة 25MM، والحد الأقصى 200MM، ومجموعة من تعديل سمك لوحة شطيرة : 50 ملليمتر، 75 ملليمتر، 100 ملليمتر (50 ملليمتر و 75 ملليمتر ل سيلينغ، 100 ملليمتر للجدار)

● لوحة تلقائيا قطع النظام
ا. آلة القطع يمكن أن تتحرك 2500mm طوليا على طول خط الانتاج
ب. ذبابة رأى من آلة القطع يمكن أن تتحرك عرضية 1900mm، وقطع آلة يتحرك طوليا وعرضيا على طول الطريق الشريحة
ج. آلة القطع تعتمد من جانب واحد شفرة الفرقة رأى الطريقة، وقطع ودائر بعد قطع، يمكن أن تدور منشار قطع، لذلك قطع في اتجاهين هو تحقيقها
د. هناك لوحة الضغط الملحة نظام (هوائي) في آلة القطع
ه. هناك موقع محدد للحد من الحركة الطولية والمستعرضة من آلة القطع

● نظام التحكم الكهربائي
ا. نظام التحكم اعتماد شاشة تعمل باللمس، بلك، وحدة التحكم و محول، نظام التحكم اعتماد باناسونيك (اليابان) المنتج
ب. هناك منصات التحكم واحدة والجذع الكهربائية التي تعمل والسيطرة على المحركات الكهربائية وجميع الاقتراحات (بما في ذلك الهيدروليكية والهوائية) في خط الانتاج
ج. مقحم كمية مناسبة من التبديل المحمولة على خط الانتاج، لذلك عملية يدوية الحصول على مريحة
د. إنذار ونظام الطوارئ يجب أن يتم تثبيت في خط الانتاج في حالة وقوع حادث

3. تدفق العمل

تحميل ونسوالر → دليل التغذية قابل للتعديل → تشكيل لوحة الصلب → دليل تغذية ورقة الصلب → بو الرغوة → بو لوحة ناقل → قطع دون توقف
